產品特性
機型小巧

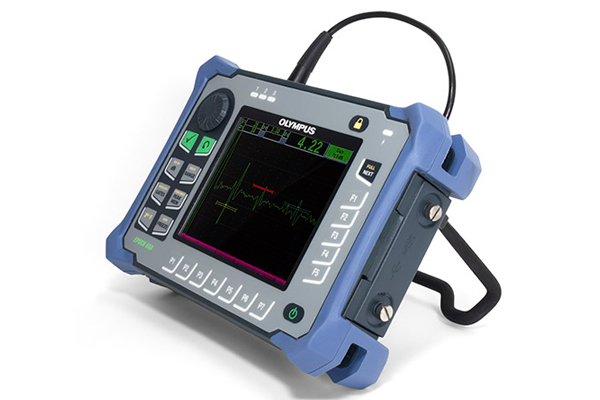

EPOCH 650儀器寬大的全VGA透反顯示屏與數字式高動態范圍接收器相結合,可在大多數光線條件下顯示穩定、醒目的A掃描圖像.EPOCH 650儀器設計符合EN12668-1標準的要求,并提供標配和選購探傷功能.多種機載報告制作工具以及數據的歸檔系統，可輕松地收集并報告高質量的檢測數據.這款儀器設計符合人體工程學的要求,可以用于各種檢測環境中.儀器靈活PerfectSquare脈沖發生器及其數量眾多的數字式濾波器,有助于完成大多數檢測應用.EPOCH 650數字式超聲探傷儀兼具操作直觀、小巧便攜儀器的特性.
機型設計適用于大多數檢測環境
EPOCH 650儀器適用于從實驗室工作臺上的檢測到條件艱苦且危險的戶外檢測的大多數檢測環境.EPOCH 650儀器的飛梭旋鈕符合IP66評級標準,其瀏覽鍵區符合IP67評級標準.此外,儀器還通過了有關環境標準中的嚴格測試.
簡單、舒適的操作
EPOCH 650儀器的設計著重于通過操作簡便的基本儀器提供好的探傷性能.且直觀、實用,無論經驗豐富還是初涉行業的超聲檢測人員都可以得心應手地使用.
簡潔直觀的用戶界面
EPOCH 650儀器提供簡單的菜單結構,方便了儀器設置、校準及軟件功能調整等操作,其EPOCH品牌標志性的快捷鍵可訪問重要的檢測功能,如：增益、閘門調整、屏幕凍結及文件保存.EPOCH 650儀器直觀的用戶界面支持多種語言,可供任何水平的操作人員使用.
全屏模式下明亮的VGA顯示
EPOCH 650儀器配備一個全VGA(640 × 480像素)分辨率的顯示屏.其橫寬豎窄的面板設計優化了出現在高質量顯示屏上的Ａ掃描的大小及可讀性.其顯示屏使用透反技術,在光線較暗的室內使用強背光,在陽光直射的情況下使用環境光作為假背光,因此在大多數情況下都可以提供清晰的圖像.其全屏模式進一步增強了屏幕圖像鮮明清晰,而且可提供EPOCH系列探傷儀中大的A掃描!
有助于導航的選項
為了不同用戶的需要與偏好,EPOCH 650儀器提供兩種硬件配置：
飛梭旋鈕
EPOCH 650儀器的飛梭旋鈕與確定鍵和退出鍵一起使用,可以對參數值進行粗調或細調.在檢測過程中,可以將飛梭旋鈕鎖住,以避免參數值被意外修改.這種配置為喜歡使用旋鈕調整參數的用戶提供了流暢切換參數值的方法.
瀏覽鍵區
EPOCH 650儀器瀏覽鍵區的向上、向下箭頭鍵用于粗調參數,向左和向右箭頭鍵用于細調參數.瀏覽鍵區還包含其它幾個功能及常用參數,如：增益、保存、確定鍵及退出鍵.
產品特點
1、設計符合EN12668-1標準的要求 2、PerfectSquare可調方波脈沖發生器
3、全屏A掃描模式 4、數字式高動態范圍接收器
5、用于加強信噪比的30個數字式濾波器 6、2kHz脈沖重復頻率(PRF),用于快速掃查
7、飛梭旋鈕或?yàn)g覽鍵區，用于調整配置 8、陽光下可讀的寬大、全VGA顯示屏
9、使用電池可工作15小時以上 10、標準動態DAC/TCG和機載DGS/AVG
11、多個機載報告格式 12、microSD存儲卡，用于數據傳輸
13、帶有編碼B掃描的可選腐蝕模塊軟件 14、USB(OTG)端口,用于與PC機通信
15、報警和VGA輸出 16、可選模擬輸出
技術參數
| 外形尺寸(寬×高×厚) | 236mm×167mm×70mm | |
| 重量 | 1.6公斤,包括鋰離子電池 | |
| 鍵區 | 英文、日文、中文 | |
| 語言 | 英語、西班牙語、法語、德語、日語、中文、葡萄牙語和俄語 | |
| 探頭接口 | BNC接口或LEMO接口 | |
| 一般規格 | 數據存儲 | 機載100000個ID編碼，可插拔2 GB microSD卡(標準) |
| 電池類型 | 單個鋰離子電池,可充電,標準型 | |
| 電池供電時間 | 15小時到16小時(鋰離子) | |
| 電源要求 | AC主電源：100VAC ～ 120VAC、200VAC ～ 240VAC，50Hz ～ 60Hz | |
| 顯示器類型 | 全VGA(640 × 480像素)透反彩色LCD，60Hz更新速率 | |
| 顯示屏尺寸 | (寬 x 高,對角線)117mm × 89mm，146mm | |
| 脈沖發生器 | 可調方波 | |
| PRF | 10Hz~2000Hz,增量為10Hz. | |
| 脈沖發生器 | 能量設置 | 100V、200V、300V或400V. |
| 脈沖寬度 | 25 ns ～ 5000 ns（0.1 MHz）范圍內可調，利用PerfectSquare技術。 | |
| 阻尼 | 50、100、200、400Ω | |
| 增益 | 0 ～ 110dB | |
| 輸入信號 | 20V p-p | |
| 接收器輸入阻抗 | 400Ω ±5% | |
| 接收器帶寬 | 0.2MHz ～ 26.5MHz，–3dB | |
| 接收器 | 數字式濾波器設置 | 30個標準數字式濾波器設置。 7個符合EN12668-1:2010標準的濾波設置(0.2-10MHz、2.0-21.5MHz、8.0-26.5MHz、0.5-4 MHz、0.2-1.2MHz、1.5-8.5MHz和5-15MHz) |
| 檢波 | 全波、正半波、負半波、射頻波 | |
| 系統線性 | 水平：±0.5% FSW | |
| 分辨率 | 0.25% FSH,放大器精度為±1dB. | |
| 抑制 | 0～80%滿屏高,帶有可視警告. | |
| 波幅測量 | 0～110%滿屏高,分辨率為0.25%. | |
| 測量速率 | 在所有模式下,相當于PRF. | |
| 自動校準 | 聲速、 零位偏移、垂直聲束(第一個底面回波或回波到回波)、角度聲束(聲程或深度) | |
| 檢測模式 | 脈沖回波、雙晶或穿透 | |
| 單位 | 毫米、英寸或微秒 | |
| 校準 | 范圍 | 3.36mm~13388mm,5,900m/s |
| 聲速 | 635m/s~15240m/s | |
| 零位偏移 | 0~750μs | |
| 顯示延遲 | -59mm~13401mm,鋼中縱波聲速 | |
| 折射角度 | 0°～90°，增量為0.1°. | |
| 測量閘門 | ２個完全獨立的閘門，用于波幅和渡越時間(TOF)測量。 | |
| 閘門起點 | 在整個顯示范圍內可變. | |
| 閘門 | 閘門寬度 | 在從閘門起點到顯示范圍的終點之間的區域內可變. |
| 閘門高度 | 在2%~95%滿屏高范圍內可變. | |
| 報警 | 正閾值和負閾值，深度(閘門1和閘門2) | |
| 測量顯示位置 | 5個位置(手動或自動選擇) | |
| 閘門(1和2) | 厚度、聲程、投射、深度、波幅、渡越時間 | |
| 回波到回波 | 標準閘門2到閘門1，可選界面閘門跟蹤 | |
| 其它測量 | DGS/AVG的上沖值(dB）、DGS/AVG的ERS(等效反射體大小)、AWS D1.1/D1.5的A、B、C和D值定級、抑制值、回波到參考dB值. | |
| 測量 | DAC/TCG | 標準 |
| DAC點 | 多達50個點,110dB動態范圍 | |
| 特殊DAC模式 | 自定義DAC(6條曲線),20%~80%視圖 | |
| 曲面校正 | 用于角度聲束測量的標準外徑或棒材校正. | |
| 腐蝕(可選) | 236mm×167mm×70mm |
