產品介紹

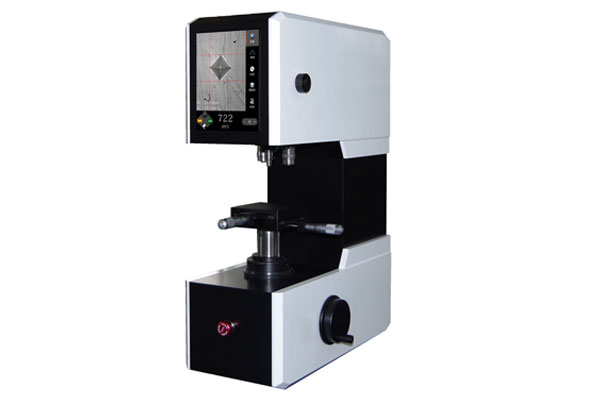

與傳統維氏硬度計不同,此視覺系列維氏硬度計取消使用測量目鏡，將維氏壓痕影像投射到操作屏幕中,并可在屏幕中進行壓痕對角線的測量.試驗過程更加快速,滿足追求方便的硬度檢測需求.
產品特點
1、步控電加載技術
2、主試驗力加載速度快，效率提高
3、視頻實時測量、效果佳、準、穩定
4、傳感器配合"奧龍芯"控制系統
5、"奧龍芯"力值曲線圖
6、加卸載速度更迅速
7、采用嵌入式視覺技術
8、測量操作簡單,減少人為誤差
9、可實現遠程控制,操作簡單
10、加載速度快:試驗力加載時間2-10秒
11、全過程智能控制.分段施力、平滑變速、高速步控等
視覺系統特點
客觀性：視覺系統具有客觀性,分析結果不受主觀影響
灰度分辨率高：人眼一般64灰階,機器視覺可以高達256灰階

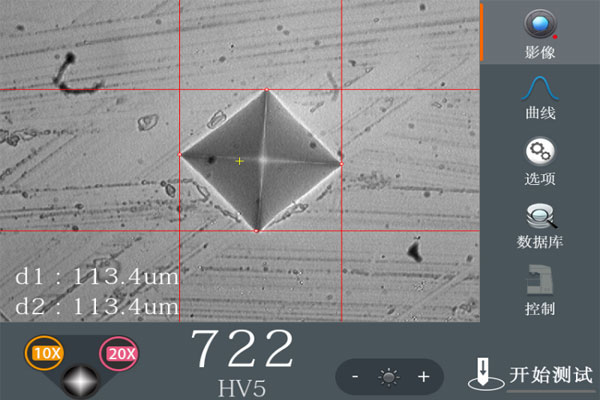

嵌入式影像技術取代傳統測量目鏡，使用攝像頭+顯示屏模式，壓痕圖像，顯示屏直接顯示
視覺芯片類型：高清攝像頭
對比度、亮度、白平衡等調節一應俱全
視覺分析模式簡化人工操作過程，減少人員操作疲勞，測量數據更直觀、便捷
優化每個環節，相較于傳統硬度計整體性能提升，時間節約50%
視覺系統相對目鏡測量的優勢
直接在需要進行測量的表面進行測量,不存在視覺誤差.傳統結構的硬度計采用目鏡測量,刻度線與壓痕不是在一個平面上,不同的視角下,刻度位置與壓痕位置會產生視覺差,導致不同的視角和不同的人員測量結果有差異.
測量精度高：不存在機械目鏡的回差問題.機械目鏡螺旋測微結構刻度分辨率為10μm左右,而且存在機械回差,需要嚴格定義測量手法.視覺系統的圖像傳感器像素間隔為7.5μm,精度相對高,測量一致性好.
可提供多種測量方式的二維同時測量,簡化測量過程,提升測量速度。
具備矩形切線測量法
無視覺疲勞,降低測量勞動強度.奧龍視覺系統采用65K真彩TFT液晶屏,觀察舒服不疲勞,而且可以多人同時測量;
技術參數
| 型號 | MHVS-5V PLUS | MHVS-10V PLUS | MHVS-30V PLUS | MHVS-50V PLUS |
| 試驗力 | 0.2、0.3、0.5、1、2、2.5、3.5 | 0.3、0.5、1、2、2.5、3、5、10 | 0.5、1、2、3、5、10、20、30 | 1、2、3、5、10、20、30、50 |
| 加載方式 | 自動加載、卸載 | |||
| 試驗力切換 | 自動 | |||
| 語言選擇 | 中英文 | |||
| 保荷時間 | 5-60s | |||
| 壓頭物鏡切換 | 自動 | |||
| 可測試參數 | HV | |||
| 物鏡 | 10倍、20倍 | |||
| 數字編碼器測微目鏡 | 10倍 | |||
| 測量長度 | 400um | |||
| 分度 | 0.1um | |||
| 樣品高度 | 105mm | |||
| 壓頭中心到機體距離 | 135mm | |||
| 硬度轉換 | HV、HK、HRA、HRB、HRC、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HBW | |||
| 觸摸屏操作面板 | 力影像、力值曲線、選項、數據庫、控制、加載開始、燈光調節、物鏡切換 | |||
| 數值顯示 | D1、D2值、HV、硬度值、轉換值、保荷時間、測試次數 | |||
| 光源 | 5V/3W 白光LED | |||
| 通訊接口 | RS 232 | |||
| 執行標準 | JJG151,GB/T 4340,ISO/6507,ASTM E384 | |||
| 照相裝置 | 內置高清攝像頭 | |||
| 電源 | AC90-240V,50-60Hz | |||
| 外形尺寸 | 473×190×637mm | |||
| 重量 | 約70kg | |||
| 標準配置 | 主機、十平口夾持臺、螺絲刀、10x測微目鏡、水平儀、說明書、細絲夾持臺、水平調節螺釘、顯微硬度塊、備用保險絲、合格證 | |||
