產品概述

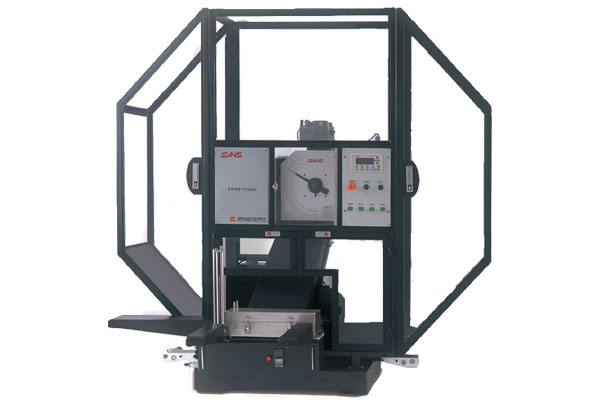

該試驗機采用雙臂式設計,是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器,能連續和大量地做金屬?zèng)_擊試驗,并顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等.該機可以選配全自動送樣系統,提高試驗效率,減輕試驗人員勞動強度.
產品特點
1、主機架和底座一體設計鑄造加工,立柱前后對稱,擺軸采用簡支梁方式支承,具有穩定性高,剛性好,結構簡單可靠.
2、圓形擺體設計,沖擊刀采用螺釘緊固楔形塊壓緊安裝,更換方便簡單.
3、掛擺裝置采用緩沖設計,避免了掛擺時的沖擊及對它可能造成的損傷,有效降低掛擺時的噪音,延長設備的使用壽命及提高安全性.
4、采用標準雙級減速機傳動,結構簡單,裝配維修方便,使用壽命長,故障率低.
5、具有試樣回收裝置,可以在沖擊后將廢試樣帶出試驗機外,避免試驗人員進入試驗機內部回收廢試樣,既提高工作效率,又提高試驗人員的安全性.
6、設有全封閉的防護網,可以有效防止斷裂試樣飛濺,也可以防止試驗人員在試驗時進入試驗機內部,保證試驗人員及設備的安全.
7、 設備采用德國西門子PLC來設計控制系統,采用旋轉編碼器來獲取擺錘的實時位置.系統抗干擾能力強,具有可靠、穩定,數據準確等特點。
技術參數
| 型號 | ZBC2152 | ZBC2302 | ZBC2452 | ZBC2602 | ZBC2752 | |
| 沖擊能量 | 150J | 300J | 450J | 600J | 750J | |
| 擺錘力矩(沖擊常數) | 80.3848N?m | 160.7695N?m | 241.1543N?m | 321.539 | 401.9238 | |
| 擺錘預揚角 | 150°±1° | |||||
| 擺軸中心至試樣中心(10mm試樣)的距離 | 750mm | |||||
| 沖擊速度 | 5.24m/s | |||||
| 試樣支座跨距 | 40mm | |||||
| 試樣支座端部圓弧半徑 | 1 -1.5mm | |||||
| 試樣支座支承面傾角 | 11°±1° | |||||
| 沖擊刀圓弧半徑 | 2～2.5 mm/8(ASTN) | |||||
| 沖擊刀夾角 | 30° | |||||
| 沖擊刀厚度 | 16mm | |||||
| 試樣規格 | 55mm×10mm×10mm; 55mm×10mm×7.5mm;55mm×10mm×5mm | |||||
| 凈重 | 約900Kg | |||||
| 主機電源 | 交流三相五線380V±10% 50Hz 800W;10A | |||||
設備型號
ZBC2152-BE、ZBC2302-BE、ZBC2452-BE、ZBC2602-BE、ZBC2752-BE、
ZBC2152-CE、ZBC2302-CE、ZBC2452-CE、ZBC2602-CE、ZBC2752-CE
注:B:表示液晶式、C:表示微機式、E:表示觸摸屏
