產品概述

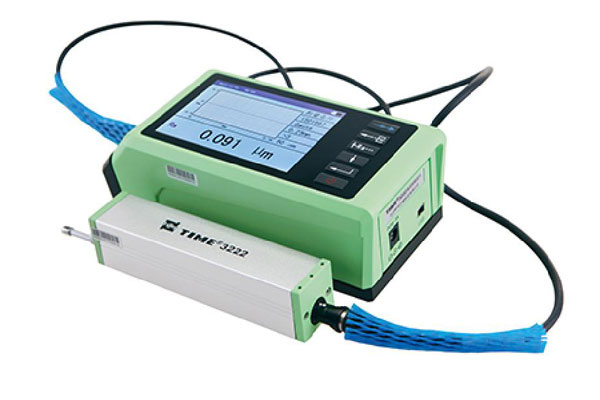

TIME3222手持式粗糙度儀適用于生產現場、實驗室、計量室，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。
產品特點
1、傳感器與主機分體結構，有利于傳感器與被測面的穩定接觸；
2、內置WIFI模塊，依托云端測量系統，連接外部Wifi和移動終端網絡；
3、點陣液晶觸摸屏，分辨率320×480，可顯示全段粗糙度曲線；
4、垂直量程±25μm 、±200μm兩檔可調；垂直量程400μm，量程增加，有利于凹凸表面的測量；
5、滿量程檔位時，系統分辨力為8納米；粗糙度曲線測量更逼真，各參數的計算更準確；
6、數字調制與解調，提高儀器測量精度與抗干擾性能；
7、觸針位置顯示；
8、可自定義輪廓截面起始位置C，滿足絎磨粗糙度測量要求；
9、一次測量，可計算和顯示ISOR族全族參數以及輪廓度P族全族參數；
10、標準的RS232串行接口和USB接口，連接時代TA230打印機，可打印參數、輪廓圖形、支承率曲線、幅度分布曲線。
技術參數
測量參數 |
Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 |
垂直量程 |
±25μm 、±200μm兩檔可調 |
系統分辨力 |
50μm量程的分辨力1納米，400μm量程的分辨力8納米 |
顯示分辨率 |
0.001μm |
濾波方式 |
GAUSS、2RC、ISO13565 |
符合標準 |
ISO1997、ANSI、JIS2001 |
評定長度Ln |
Ln=(1～5)L |
示值誤差 |
10% |
示值重復性 |
6% |
存儲 |
可存儲10組測量結果 |
工作環境 |
溫度0～40℃;濕度＜90%RH |
儲運環境 |
溫度﹣40℃～60℃;濕度＜90%RH |
重量 |
760g |
外型尺寸 |
156×75×56mm |
傳感器驅動套 |
29×26×120mm |
