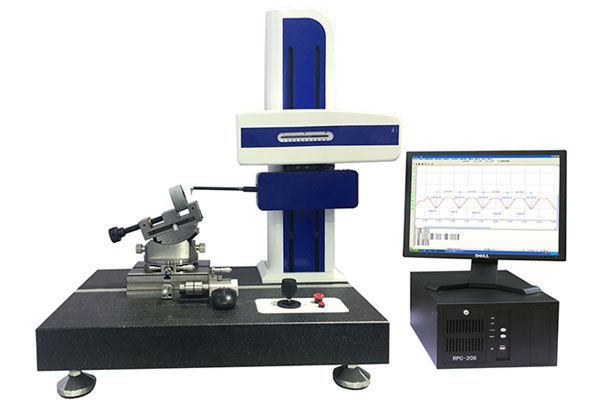

粗糙度輪廓一體機
輪廓儀原理
可測量各種機械零件的素線和截面輪廓形狀參數，角度處理(坐標角度、與Y坐標的夾角、兩直線夾角)、圓處理(直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓心的距離、圓心到直線距離)、點線處理(交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離)、槽深、槽寬、水平、垂直距離、傾斜度、輪廓度等形狀參數。
產品特點
輪廓粗糙度一體，實現一次測量，輪廓、粗糙度同時分析;
粗糙度測量傳感器選用進口光柵傳感器，具有較大的測量量程;
一次測量，可分析工件不同區域粗糙度；提高測量效率;
粗糙度:Ra、Rt、Rp、Rz(JIS)、Rz(DIN)、Rz、Rv、Rq、Rsm
測量范圍 |
X軸(橫導軌)：100mm Z1軸(傳感器)：25mm Z軸(立柱)：400m |
測量精度 |
示值誤差：±5% 示值穩定性：≤±7% 測量重復性：±3% X軸指示精度(L=X軸導軌移動距離)：±(0.8+0.002L)μm Z1軸指示精度(H=Z1軸方向測量高度)：±(0.5+0.005H)μm |
X軸水平臂 |
直線度：0.6μm/100mm 類型：光柵尺 光柵分辨率：0.05μm 光柵產地：進口 |
Z1軸傳感器 |
傳感器類型：光柵傳感器 分辨率：0.02μm 產地：進口 評定長度：λc×3、4、5、6、7 測針(一體)：金剛石測針 針尖R：5μm 60° |
綜合調整臺 |
X軸水平傾斜調整范圍：±30° Y軸方向調整范圍：±7.5mm Z軸回轉可調360度(帶微調裝置) |
