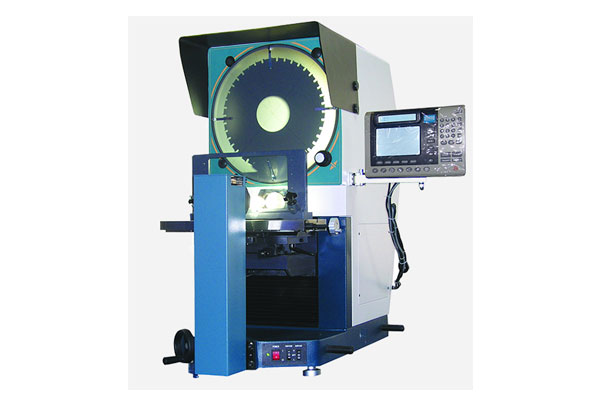

臥式投影儀
產品特點
1、工作臺升降傳動采用進口V型直線導軌，傳動輕便、舒適。
2、透射照明強度分高低兩檔可調，適應于不同工件的測量。
3、投影屏尺寸較大，臥式光路設計，適合軸類零件的檢測。
技術參數
投影屏尺寸：φ400mm |
投影屏旋轉范圍：0°~360° |
旋轉角度分辨率：1′ |
旋轉角度準確度：4′ |
照明光源 透射照明：24V150W鹵鎢燈
反射照明：24V150W鹵鎢燈(帶反射杯) |
工作臺
臺面尺寸 |
450×150 |
測量范圍 |
250×150 |
調焦范圍 |
0～80 |
分辨率 |
0.001 |
儀器準確度 |
3+L/75μm(其中L為測量長度，單位：mm） |
工作臺承重(Kg) |
5 |
