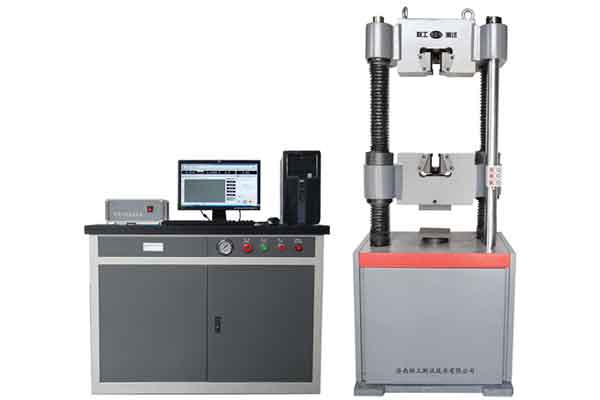

產品特點
1、主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗.
2、試驗過程由液壓伺服控制,無需手動開關送油與回油閥,實現了自動試驗.
3、上試驗空間用于拉伸試驗,下試驗空間可用于試樣的壓縮、彎曲和剪切試驗(需增加相應輔具).
4、采用油缸下置式主機,間隙密封油缸采用珩磨油缸,油壓傳感器測力.
5、自動液壓夾緊系統,裝夾試樣方便,穩定性好.
6、試驗操作和數據處理符合GB228-2010《室溫材料金屬拉伸試驗方法》的要求.
7、琴臺式控制柜,一體式油源設計使整機結構更加緊湊合理,減少占地面積.
8、手動控制試驗過程(用于試驗的加荷、卸載),計算機顯示相關數據并可打印相關曲線和報表.
技術參數
測力范圍 |
4%～100%FS |
試驗力示值相對誤差 |
優于示值的±1% |
變形精度 |
優于示值的±1% |
試驗力值分辨率 |
0.01KN |
變形分辨率 |
0.001mm |
拉伸空間 |
600mm |
壓縮空間 |
≥500(mm) |
活塞行程 |
200mm |
夾持方式 |
液壓自動夾緊 |
上下壓板尺寸 |
Φ160mm(另選204×204) |
變形測量裝置 |
光電編碼器或者電子引伸計 |
選型表
型號 |
WAW-300B |
WAW-600B |
WAW-1000B |
WAW-300C |
WAW-600C |
WAW-1000C |
試驗力(KN) |
300 |
600 |
1000 |
300 |
600 |
1000 |
傳動方式 |
鏈條傳動 |
渦輪蝸桿傳動 |
||||
圓試樣夾持直徑 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ60 |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ60 |
扁試樣夾持直徑 |
0-15 |
0-15 |
0-20 |
0-15 |
0-15 |
0-20 |
總功率(KW) |
2 |
2.1 |
2.5 |
2 |
2.1 |
2.5 |
